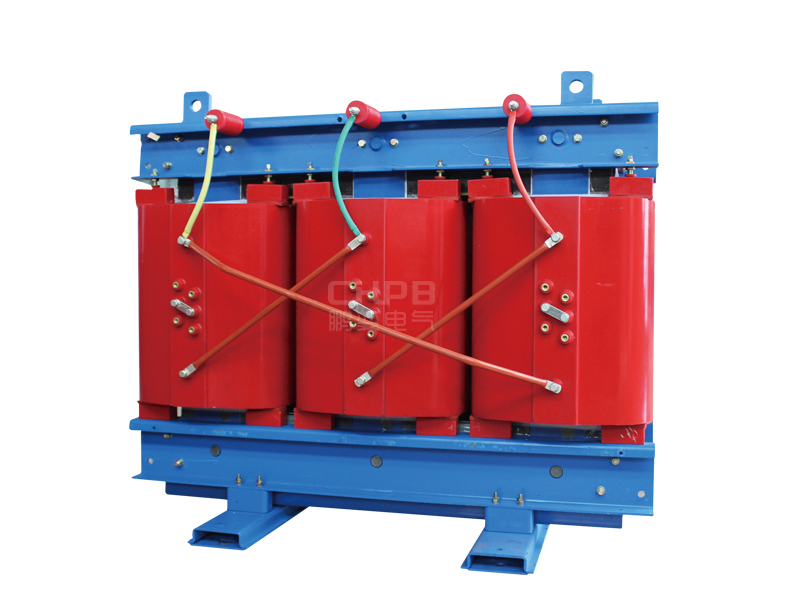

SC(ZB)系列干式变压器

产品介绍

树脂绝缘干式变压器安全，难燃防火，无污染，可直接安装在负荷中心。免维护、安装简便，综合运行成本低、损耗低、防潮性能好，可在100% 湿度下正常运行，停运后不经预干燥即可投入运行。局部放电量低、噪音小，散热能力强，强迫风冷条件下可以120% 额定负载运行。配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障，可靠性高。据对已经投入运行的10000 多台产品的运行研究，产品的可靠性指标达到先进水平。

产品特点

低损耗、运行成本低，节能效果明显;

阻燃，防火、防爆、无污染；

防潮性能好、散热能力强；

局放低、噪音小、免维护；

机械强度高、抗短路能力强、寿命长;

应用范围

此产品广泛应且于高层建筑、商业中心、医院、实验室、学校、剧院、海上钻井平台、船舶、石油化工厂、车站、机场、地铁、矿井、水利火力发电站、变电站等。

铁心

铁心采用优质取向冷轧硅钢片材料制造，45度全斜接缝结构，心柱采用绝缘带绑扎，铁心表面采用绝缘树脂漆密封以防潮防锈，夹件及紧固件经表面处理以防锈蚀。

低压箔式线圈

对于低电压、大电流线圈，其短路时的短路应力较大，同时低压匝数较少，低压电流越大采用线绕型式其安匝不平稳问题越突出，散热问题也需着重考虑，此时低压采用箔式绕组可较好解决上述问题，首先箔式产品不存在轴向匝数和轴向绕制螺旋角，高低压绕组安匝平衡，短路时变压器轴向应力较小，其次由于其绝缘较薄，工艺上又可容易设置多层风道，散热问题也较好解决。

高压浇注线圈

线圈采用F级绝缘的铜导线作导体，玻璃纤维与环氧树脂复合材料作绝缘，其膨胀系数与铜导体相近，具有良好的抗冲击、抗温度变化、抗裂性能。玻璃纤维和环氧树脂所有组成成份都具有自熄性，不会持续燃烧，也不会产生有毒气体和污染环境。环氧树脂具有良好的绝缘特性，特别适合制作高电压等级的线圈。

温控

变压器均装有温度过热保护装置，过热保护装置主要通过预埋在低压线圈内的Pt热敏电阻实现变压器温度检测和控制。该装置可提供如下功能：

1、变压器运行过程中巡回显示三相绕组温度值；

2、显示最热一相绕组的温度值；

3、声光警示、风机启动；

4、风机过载保护及计算机接口。

冷却方式

干式变压器的冷却方式分为自然空气冷却（AN）和强迫空气（AF），自然空气冷却（AN）时，可连续输出额定容量，采取强迫空气冷却（AF）时，变压器输出可超名牌额定负荷的40%，适用于各种急救负荷或短时负荷运行。由于负载损耗和阻抗电压增幅较大，不推荐强迫空气冷却（AF）长时间连续过负载运行。

变压器运行时需要合适的通风量，当变压器安装在地下室或通风能力较差的环境时，须增设散热通风装置，通风量按每1kW损耗2-4m/min风量选取。

保护外壳及出线母排
