一、概述
XL-21系列动力配电箱适合于工业与民用建筑中作交流频率为50HZ、电压500V及以下、三相四线电力系统的动力配电和照明配电用。同时适合制作各种电动机启动柜，包括全压直接启动柜，全数字控制软启动柜、自耦降压启动柜，星三角启动柜，多速电动机启动柜等。具有数十种一次线路方案号或派生方案号供选择使用，适用范围广。
二、适用范围
1. 周围空气温度不高于＋40℃，不低于－5℃。24h 内的平均温度不得高于＋35℃
2. 户内安装使用，使用地点的海拔不得超过 2000m
3. 周围空气相对湿度在温度为＋40℃时不超过 50％，在较低温度时允许有较大的相
对湿度，（例如 ＋20℃时为 90％）应考虑到由于温度的变化可能会偶然产生凝露的影响
4. 设备安装时与垂直面的倾斜度不超过 5％
5. 设备应安装在无剧烈震动的地方，以及不足使电器元件受到腐蚀的场所；用户有特殊要
6.额定电压：380/220VAC
7.额定工作电流：600A
8.额定绝缘电压：660V
9.频率：50Hz
10.防护等级：IP30
11.短时耐受电流：18kA
12.短时耐受电流：36kA
三、结构特点

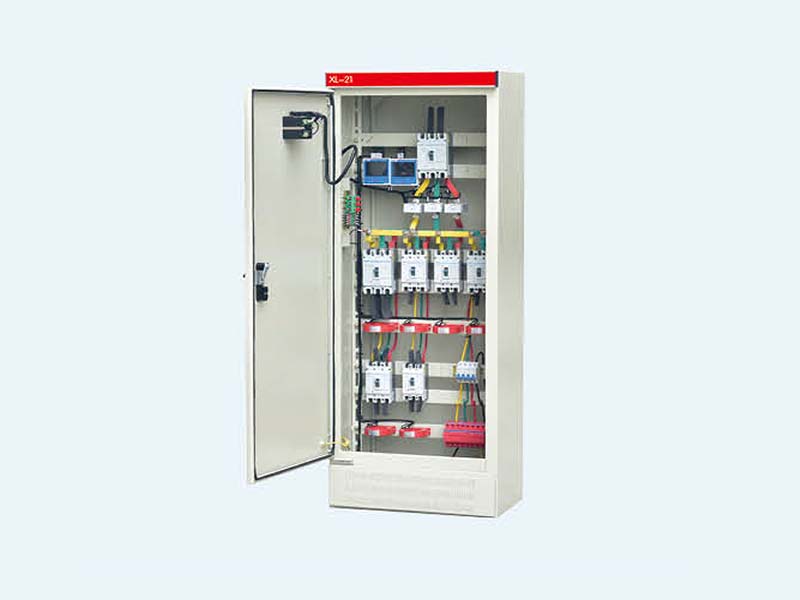

XL型动力配电箱系封闭防尘式，外壳用钢板弯制而成，刀熔组合开关操作手柄安装在箱前右柱上部，可以作为切换电源之用，配电箱前面装有一只电压表，指示汇流排母线的电压，配电箱前面有门，门打开后，配电箱内部设备敞露，便于检修维护。
XL型动力配电箱均采用新型电器组件，具有结构紧凑，检修方便，线路方案可以灵活组保等特点，配电箱除装有空气断路器和熔断器作为短路保护功能，还具有过压、欠压、缺相告警功能，箱前门可装指示电表，操作按钮和指示灯。
