技术参数
额定电压：设置范围110V、220V。
组数：一组。
稳流精度：≤±0.5%。
保证在冲击负荷出现时直流母线电压下降不超过10%。
安装方式：直流装置采用柜式，蓄电池采用支架式。
电网频率：50Hz±10%。
输入过压告：可设置（默认值437VAC）。
高频开关电源模块输出电压在180~320V之间可调，多块模块并列运行时，应具有良好的均流特性，均流不平衡度小于5%。
设备运行期间周围空气温度不高于40℃，不低于-10℃。
蓄电池组容量：6h。
产品特点
智能化的蓄电池充放电管理、完善可靠的温度补偿功能。
模块并联保护：模块内部有并联保护电路，故障时模块自动退出系统，不影响其它模块正常工作。
具备RS485、RJ45通讯接口，提供MODBUS、以及IEC61850两种通讯规约(选配)，可实现与电站自动化系统连接。
模块和在一个托架内，结构紧凑。
蓄电池容量小于100Ah及以下，适用于10KV、35KV变电站及小水电站等场所。
可扩展蓄电池检测单组110节、绝缘检测30路、开关量检测32路。
过温保护：模块检测散热器温度超过85℃时自动关机保护，温度降低后模块自动启动。
具有母线绝缘、支路绝缘监测功能。母线接地、支路接地故障告。
内完成合母、控母电压，控母电流、电池充电电流检测，无需外接线和外接传感器。
由交流输入单元、充电单元、微机监控单元、电压调整单元、绝缘监察单元、直流馈电单元、蓄电池组、电池巡检单元等构成。
适用范围
适用于开闭所、配网自动化、箱式变压器等场所。常见的有1.6M小容量直流屏、2.2M触摸屏显示豪华型直流屏、2.2M标准LCD显示直流电源屏。
产品概述

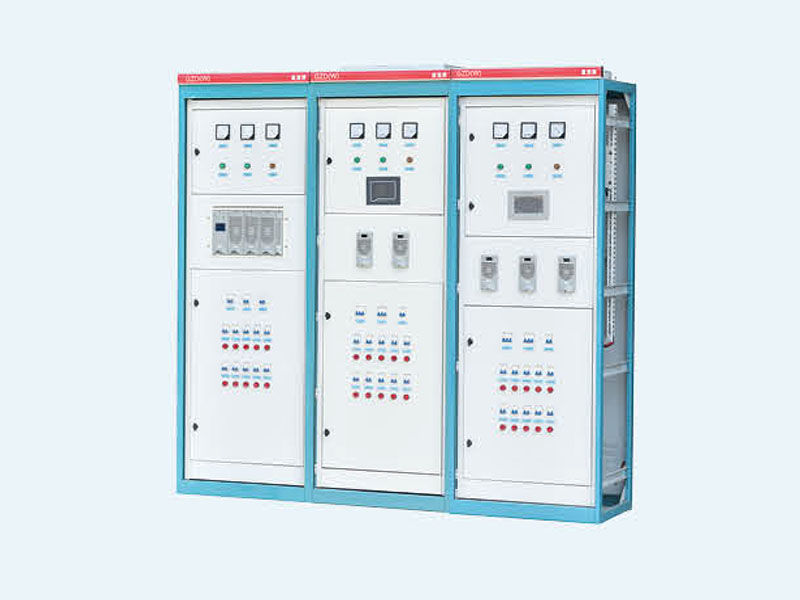

直流屏通用名为智能免维护直流电源屏，通用型号为GZDW直流屏。主要应用于电力系统中小型发电厂、水电站、各类变电站中。
